古くなって調子の悪くなった電気錠をリニューアル工事し、新しい物に取替えしました。
今まで使用しておられた電気錠はナショナル(現在のパナソニック)製のＥＫ９９６４という機種【写真①②】で、廃盤の為同じ物がありませんが、このタイプ用のリニューアルキットとしてＥＫ３８４９０２という商品がありますので、それを使用します。【写真③】(上が既設の古い電気錠、下が新しいリニューアルキット)

古い電気錠を取外して、シリンダーとサムターンの穴の周辺を追加加工して【写真④】セットに同梱されているステンレスの板を挟み込んでシリンダーを取付けします。
この商品はパナソニックが販売していますが、電気錠自体はＧＯＡＬ(ゴール)という錠前メーカーが製造している、いわゆるＯＥＭ商品です。ですので、鍵はＧＯＡＬ社のＶ１８というディンプルキーです。

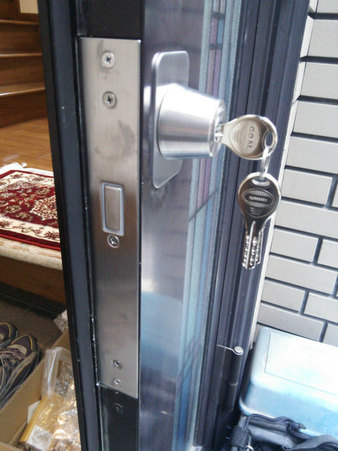

ドア内の配線も入れ替えて、パナソニックの２線変換アダプターを電気錠に取付けて、ストライク(受け金物)も新しいものに加工して取替えて完了です。【写真⑤⑥】
今回は、その他の制御盤などの機器は電気屋さんで取替えされますので、私の作業はここまでです。
